Elazığ Alüminyum Kapaklı Cephe

Elazığ Alüminyum Kapaklı Cephe e Kapaklı cephe sisteminin özelliği cepheye dışarıdan bakıldığında dikeyde ve yatayda 50mm genişliğindeki alüminyum profillerin görünmesidir. Bu sistemde dışarıdan görünen kapak kısmının farklı şekillerde ve renklerde alternatifleri vardır.

Kapaklı cepheler ayarı bitmiş olan alüminyum alt karkasların üzerine yerleştirilen camın evvela baskı profillerinin uygun yuvalarına vidalanması ile sıkıştırılıp sızdırmazlığın sağlanmasını müteakip istenilen kesitteki kapak profilinin yuvasına oturtularak montaj işleminin tamamlanması şeklindedir.Kapaklı cephede mekanik olarak bağlanan profillerin cam ilişkisindeki ısı, ses ve su izolasyonu silikon cephede olduğu gibi EPDM fitiller ile sağlanmaktadır. Bu sistemde kanat açma ihtiyacı; kanat adaptör profili adı verdiğimiz profillerle karşılanmaktadır. Bu profillere strüktüre silikon ile yapıştırılan camlar ile istenilen yerde kanat açabilmek mümkün olmaktadır. Genelde ters vasistas olarak tercih edilen kanatlar müşteri isteklerine göre gerekli detay değişiklikleri yapılarak düzenlenebilmektedir.

Giydirme Cephe nedir?

Giydirme cephe bir binanın toprak üstündeki düz çatı haricindeki tüm dış yüzeyidir. Toprak üstündeki dış duvar sistemi, pencere, kapı, balkon, parapet duvarları vb. hepsi cepheyi oluşturan parçalardır. Giydirme cephe sistemi, rüzgar ile deprem gibi yatay ve düşey yükler ve kendi ağırlığından başka yük taşımayan yapı elemanıdır.

(15°den fazla eğim olduğunda ışıklık sistemi olarak adlandırılır.)

Giydirme cephe kendi içinde ağır asma giydirme cephe ve hafif asma giydirme cephe olarak ikiye ayrılır. Buna göre, ağırlığı 100 kg/m²’den büyük, beton esaslı panellerden (beton, hafif beton, gaz beton) oluşan sistemlere Ağır Asma Giydirme Cephe, ağırlığı 100 kg/m²’den küçük panellerden oluşan sisteme ise Hafif Asma Giydirme Cephe denir. Giydirme cephe terimi genelde “hafif asma giydirme cephe”, diğer adıyla “perde duvar” (ingilizce Curtain Wall) terimi yerine kullanılır.

Giydirme cephe, cam panellerden oluşan şeffaf, vizyon kısım ile opak (örneğin kompozit panel) veya cam panellerden oluşan spandrel denen, görüşe izin vermeyen, parapet bölgesi kısmı olarak 2 kısımdan meydana gelir.

Hafif asma cephelerin dünyadaki ilk örnekleri Amerika’da 19. yüzyılda görülmüştür.  Günümüzde ise yüksek katlı binaların birçoğunda giydirme cephe uygulamalarını görmekteyiz.

Giydirme Cephe hangi beklentileri karşılamalıdır?

Maliyet: Cephe giydirme için ilk yatırım maliyeti önemlidir.
Estetik: İddialı mimari görünüm, görsel beklentilerin gerçekleştirilmesi, konsept, tasarım
Performans: İklimsel konfor, enerji tasarrufu, gün ışığından faydalanma, havalandırma, yoğuşma kontrolü, akustik – ses geçirimsizlik
Mühendislik: Rüzgar yükü ve deprem yükü hesaplarının yapılması
Kalite Kontrol: Montaj süresince detayların öngörüldüğü şekilde çözüldüğünü denetlemek
Dayanıklılık: Binanın yaşamı boyunca cephenin de özellikleri koruması

Cephe giydirme binaların toplam kaba yapı maliyetlerinin yüzde 30 ila 40’ını oluşturur. Toplam inşaat maliyetlerinin de yaklaşık %20’sini cephe giydirme oluşturur diyebiliriz.

Giydirme Cephe çeşitleri nelerdir?

Türkiye’deki alüminyum ekstrüzyon firmalarının birçoğu kendi giydirme cephe sistemlerine sahiptir. Bu sistemler çoğunlukla çubuk sistemdir. Bu sistemde mulyon ve transomlar ile önce çerçeve oluşturulur. Daha sonra:

• Kapaklı Cephe ise yalıtımlı cam, çerçevedeki fitilin üzerine yerleştirilir ve önce kapak altı baskı sonra da kapak profili ile sabitlenir.
• Silikon Cephe ise cama bondingle yapıştırılmış alüminyum kaset profili cama hem bir çerçeve teşkil eder hem de mulyon ve transomlara dışarıdan görünmeyecek şekilde tutturulmaya izin verir.
• Entegre Cephe yada Ekonomik Cephe denilen başka bir yöntem de yalıtımlı cam çıtalarında bulunan bir oluk vasıtasıyla camın tutturulması prensibine dayanır.

Türkiye’deki ekstrüzyon firmalarının bu sistemleri ihtiyacın çoğuna çözüm olur.

Panel cephe sisteminde mulyon ve transomlardan oluşan bir çerçeveye sahada montaj gerçekleşmez. Bu sistemde herşey atölyede yapılır ve dolayısıyla daha kontrollü bir prosestir. Sahada yapılacak işi azaltır. Dolayısı ile yüksek binalarda, büyük projelerde bu yöntem daha çok tercih edilmektedir.

• Kaplamalı Cephe Sistemi
• Çubuk Sistem – Panel Sistem (Panel Cephe)
• Ön yapımlı ön dökümlü beton panel sistem
• Cam cephe sistemi (spider cephe)

• Opak
• Boşluklu opak
• Saydam (Yarı Saydam)

• Yük taşıyan
• Yük taşımayan
• Dolgu Cephe
• Giydirme Cephe

• Tek katmanlı
• Birden fazla katmanlı

• Birincil taşıyıcı sistem-bina taşıyıcı sistemi
• İkincil taşıyıcı sistem

Kabuk sayısına göre

• Tek kabuklu (Tek cidarlı)
• Çift kabuklu (Çift cidarlı)

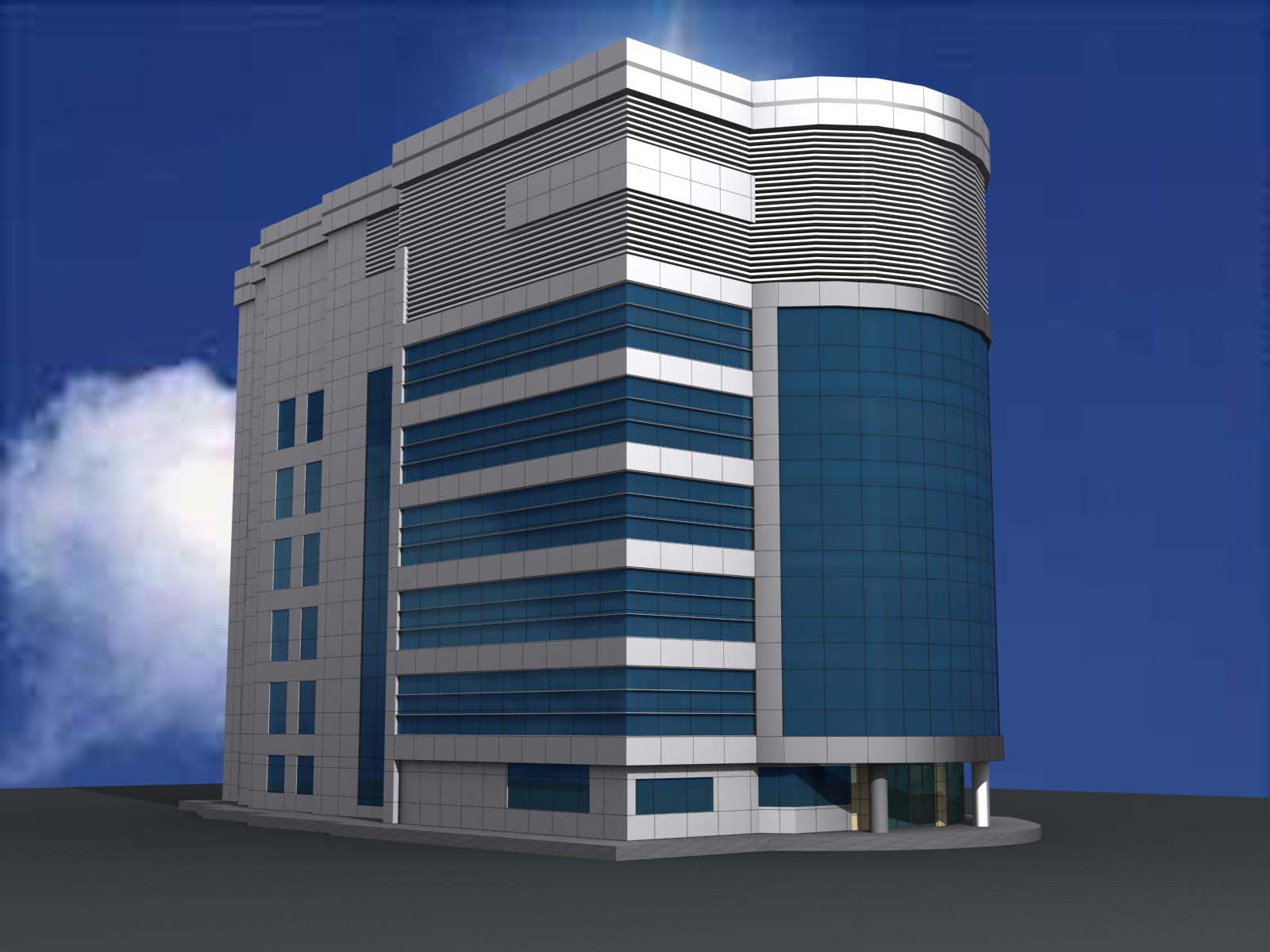

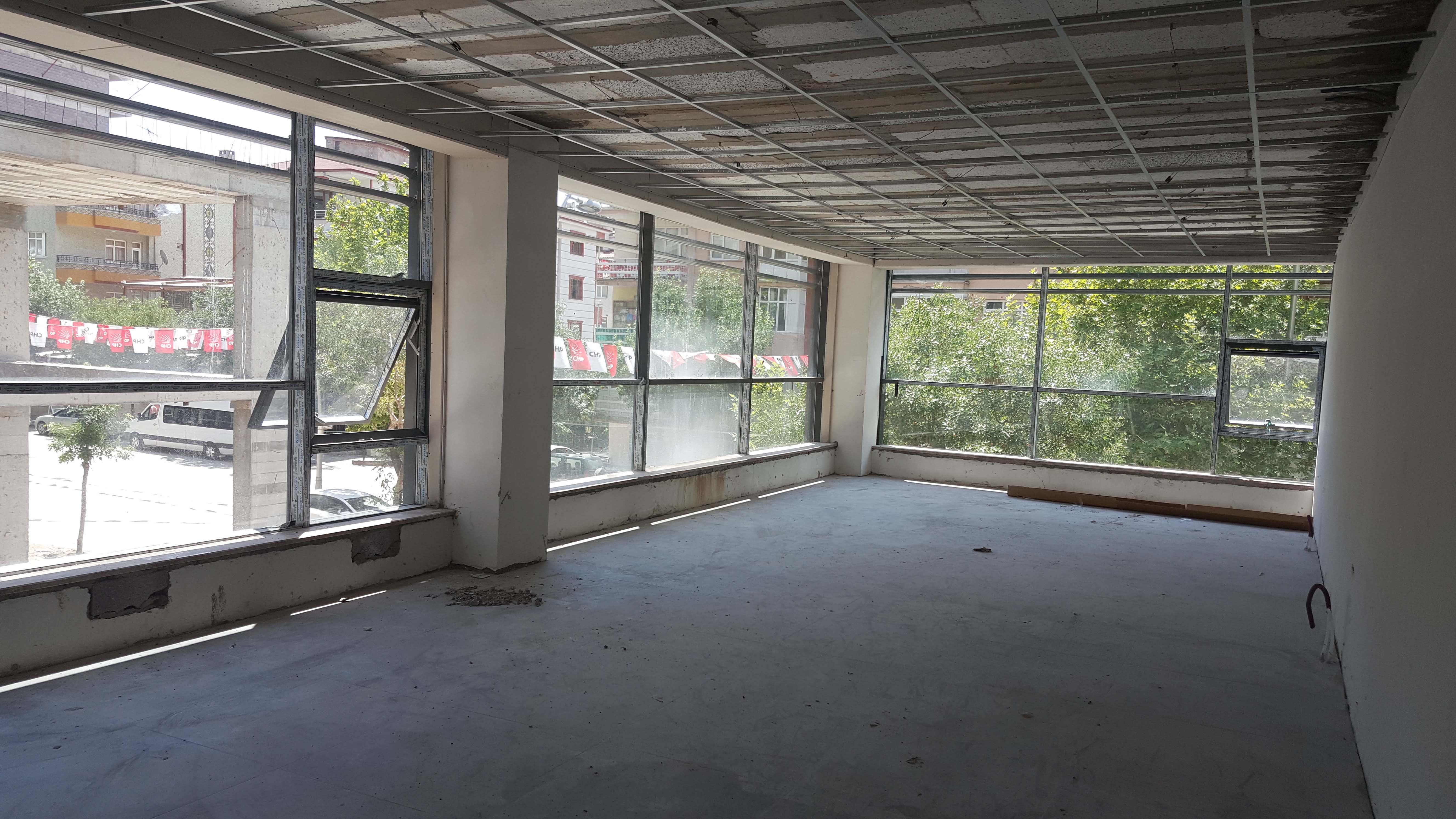

Alüminyum Kapaklı Cephe örnekleri
